Jako wiodący dostawca drzwi ekranowych RF często pytam o to, jak działają te wyspecjalizowane drzwi. Drzwi ekranowe RF odgrywają kluczową rolę w różnych branżach, w których należy kontrolować zakłócenia elektromagnetyczne (EMI) i interferencja częstotliwości radiowej (RFI). Na tym blogu zagłębię się w wewnętrzne funkcjonowanie drzwi ekranowych RF, wyjaśniając zasady, komponenty i aplikacje.
Podstawy tarczy RF
Zanim zagłębimy się w sposób działania ochrony RF, ważne jest, aby zrozumieć koncepcję ochrony RF. Fale częstotliwości radiowej (RF) są rodzajem promieniowania elektromagnetycznego, które może powodować zakłócenia z urządzeniami elektronicznymi. Oszczędność RF to proces tworzenia bariery, która blokuje lub zmniejsza transmisję fal RF. Osiąga się to przy użyciu materiałów, które mogą wchłonąć, odbijać lub przekierowywać energię RF.
Skuteczność ekranowania RF mierzy się w decybelach (db). Wyższa ocena DB wskazuje na lepszą wydajność ekranowania. Na przykład skuteczność ekranowania 60 dB oznacza, że tarcza zmniejsza wytrzymałość sygnału RF o współczynnik 1000.
Jak działają drzwi ekranowe RF
Drzwi ekranowe RF są zaprojektowane tak, aby zapewnić wysoki poziom ochrony, a jednocześnie umożliwić łatwy dostęp. Pracują, tworząc ciągłą tarczę wokół obudowy lub pomieszczenia, zapobiegając wejściu lub wychodzeniu fal RF. Oto krok po kroku rozkład działań drzwi ekranowych RF:
1. Materiały przewodzące
Pierwszym kluczowym elementem drzwi ekranowych RF jest użycie materiałów przewodzących. Materiały te, takie jak stal, miedź lub aluminium, mają wysoką przewodność elektryczną, co pozwala im prowadzić energię RF. Kiedy fale RF zetkną się z przewodzącą powierzchnią drzwi, indukują prąd elektryczny w materiale. Ten prąd generuje następnie przeciwne pole elektromagnetyczne, które anuluje przychodzące fale RF.
2. Uszczelki i uszczelki
Aby zapewnić ciasne uszczelnienie i zapobiec wyciekom RF, drzwi ekranowe RF są wyposażone w uszczelki i uszczelki. Uszczelki te są wykonane z materiałów przewodzących, takich jak elastomery przewodzące lub metalowe palce, i są umieszczone na obwodzie drzwi. Po zamknięciu drzwi uszczelki ściskają na ramie drzwi, tworząc ciągłe połączenie elektryczne. To połączenie pomaga blokować fale RF przed przechodzeniem przez szczeliny między drzwiami a ramą.
3. Filtry EMI/RFI
Oprócz materiałów przewodzących i uszczelek, drzwi ekranowe RF mogą również zawierać filtry EMI/RFI. Filtry te są używane do blokowania lub zmniejszenia transmisji sygnałów RF przez kable elektryczne i komunikacyjne przechodzące przez drzwi. Pracują, odfiltrowując niechciane częstotliwości RF, jednocześnie umożliwiając przejście pożądanych sygnałów.
4. Sprzęt do drzwi
Sprzęt używany w drzwiach ekranowych RF jest również zaprojektowany w celu zminimalizowania wycieku RF. Obejmuje to zawiasy, zatrzaski i uchwyty wykonane z materiałów przewodzących i są odpowiednio uziemione. Zawiasy są zwykle zaprojektowane w celu zapewnienia niskiego opornego połączenia elektrycznego między drzwiami a ramą, podczas gdy zatrzaski i uchwyty są zaprojektowane tak, aby zapewnić ciasne uszczelnienie po zamknięciu drzwi.
Rodzaje drzwi ekranowych RF
Dostępnych jest kilka rodzajów drzwi ekranowych RF, każda zaprojektowana w celu spełnienia określonych wymagań. Oto niektóre z najczęstszych typów:
1.Drzwi ekranowane RF
Drzwi ekranowane RF są najbardziej podstawowym rodzajem drzwi ekranowych RF. Zazwyczaj są one wykonane z jednej warstwy materiału przewodzącego i są zaprojektowane w celu zapewnienia umiarkowanego poziomu ochrony. Drzwi te są powszechnie stosowane w aplikacjach, w których wymagania dotyczące ochrony nie są wyjątkowo wysokie, na przykład w małych obudowie lub komorach testowych.

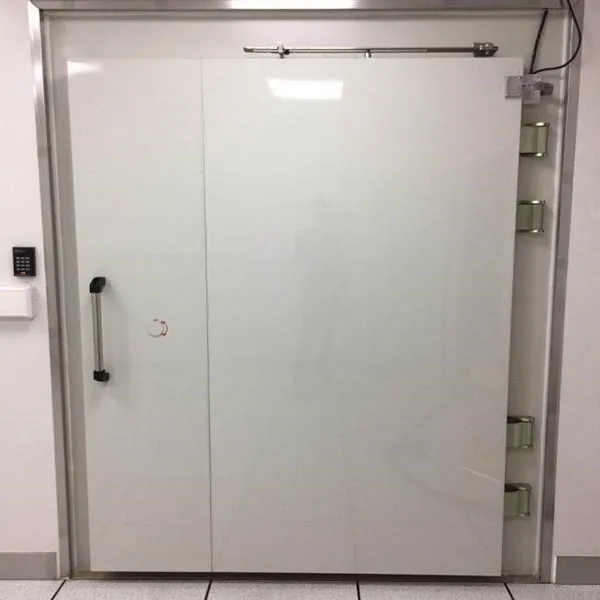

2.Ochodowe automatyczne drzwi
Automatyczne drzwi ekranowania są przeznaczone do aplikacji, w których wymagany jest dostęp bez użycia rąk. Są one wyposażone w automatyczne mechanizmy otwierania i zamykania, takie jak czujniki lub zdalne sterowanie, i zwykle są wykonane z pojedynczej lub podwójnej warstwy materiału przewodzącego. Drzwi te są powszechnie używane w salach czystych, laboratoriach i innych środowiskach, w których potrzebny jest częsty dostęp.
3.Drzwi ekranowane RFI
Drzwi ekranowane RFI są zaprojektowane w celu zapewnienia wysokiego poziomu ekranowania przed zakłóceniami częstotliwości radiowej. Zazwyczaj są one wykonane z wielu warstw materiału przewodzącego i są wyposażone w zaawansowane uszczelki i uszczelki. Drzwi te są powszechnie stosowane w aplikacjach, w których wymagania dotyczące ochrony są wyjątkowo wysokie, na przykład w obiektach wojskowych, centrach danych i pokojach telekomunikacyjnych.
Zastosowania drzwi ekranowych RF
Drzwi ekranowe RF są używane w szerokim zakresie branż i zastosowań, w których zakłócenia elektromagnetyczne i zakłócenia częstotliwości radiowej należy kontrolować. Oto niektóre z najczęstszych aplikacji:
1. Telekomunikacja
W branży telekomunikacyjnej drzwi ekranowe RF są wykorzystywane do ochrony wrażliwych urządzeń przed zakłóceniami elektromagnetycznymi. Są one powszechnie używane w centrach danych, giełdach i urządzeniach do transmisji radiowej, aby zapewnić niezawodne działanie systemów komunikacyjnych.
2. Aerospace i obrona
W branży lotniczej i obronnej drzwi eklinowania RF są wykorzystywane do ochrony samolotów, satelitów i sprzętu wojskowego przed zakłóceniami elektromagnetycznymi. Są one również stosowane w komorach testowych i laboratoriach do symulacji środowisk elektromagnetycznych i testowania wydajności systemów elektronicznych.
3. Medical
W branży medycznej drzwi ochrony RF są wykorzystywane do ochrony pacjentów i sprzętu medycznego przed zakłóceniami elektromagnetycznymi. Są one powszechnie stosowane w pokojach MRI, działających teatrach i innych placówkach medycznych, aby zapewnić bezpieczeństwo i dokładność procedur medycznych.
4. Motoryzacja
W branży motoryzacyjnej drzwi ekranowania RF są wykorzystywane do ochrony elektronicznych komponentów przed zakłóceniami elektromagnetycznymi. Są one powszechnie stosowane w pojazdach elektrycznych, pojazdach hybrydowych i pojazdach autonomicznych, aby zapewnić niezawodne działanie systemów elektronicznych.
Wniosek
Drzwi ekranowe RF są niezbędnym elementem w wielu branżach, w których należy kontrolować zakłócenia elektromagnetyczne i zakłócenia częstotliwości radiowej. Rozumiejąc, jak działają te drzwi i różne dostępne typy, możesz wybrać odpowiednie drzwi ochrony RF do konkretnej aplikacji.
Jeśli chcesz dowiedzieć się więcej o drzwiach ochrony RF lub potrzebujesz pomocy w wyborze odpowiednich drzwi do projektu, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest dostępny, aby odpowiedzieć na twoje pytania i przekazać informacje potrzebne do podjęcia świadomej decyzji. Z niecierpliwością czekamy na współpracę z Tobą, aby zaspokoić Twoje potrzeby w zakresie ochrony RF.
Odniesienia
- „Elektromagnetyczny podręcznik osłony” Clayton Paul
- „Projektowanie obwodu RF i mikrofalowe dla aplikacji bezprzewodowych” przez Reinhold Ludwig i Pavel Bretchko
- „Elektromagnetyczna inżynieria kompatybilności” Henry'ego W. Ott
