Hej tam! Jako dostawca absorberów piramidalnych często jestem pytany o materiały użyte do wykonania tych fajnych urządzeń. Pomyślałem więc, że zgłębię ten temat i podzielę się z Wami pewnymi spostrzeżeniami.
Podstawy absorberów piramidalnych
Zanim przejdziemy do materiałów, przyjrzyjmy się szybko, czym są absorbery piramidalne. Są to niezbędne elementy ekranowania elektromagnetycznego i komór bezechowych. Zostały zaprojektowane tak, aby pochłaniać fale elektromagnetyczne, redukując odbicia i tworząc niemal wolne środowisko kosmiczne. Jest to niezwykle ważne przy testowaniu anten, testowaniu kompatybilności elektromagnetycznej (EMC) i pomiarach przekroju poprzecznego radaru.
Materiały dielektryczne
Jednym z najpowszechniejszych rodzajów materiałów stosowanych w absorberach piramidalnych są materiały dielektryczne. Materiały te mają zdolność magazynowania i rozpraszania energii elektrycznej.
Dielektryki na bazie pianki
Pianka jest popularnym wyborem do produkcji absorberów piramidalnych. Jest lekki, łatwy w formowaniu i ma dobre właściwości absorpcyjne. Często stosuje się piankę poliuretanową, ponieważ można ją łatwo uformować w charakterystyczny kształt piramidy. Pianka jest zwykle impregnowana węglem lub innymi materiałami przewodzącymi w celu zwiększenia jej zdolności absorpcyjnych.
Cząsteczki węgla w piance tworzą ścieżkę przewodzącą, która umożliwia konwersję fal elektromagnetycznych na energię cieplną. Ciepło to jest następnie rozpraszane, skutecznie pochłaniając fale. Absorbery piramidalne na bazie pianki doskonale sprawdzają się w szerokim zakresie częstotliwości, od kilkuset MHz do kilku GHz.
Pianka polistyrenowa
Inną opcją jest pianka polistyrenowa. Ma niższą gęstość w porównaniu z pianką poliuretanową, co może być zaletą w niektórych zastosowaniach, w których problemem jest waga. Może jednak nie być tak trwała jak pianka poliuretanowa. Podobnie jak poliuretan, piankę polistyrenową można również wzbogacić węglem lub innymi dodatkami przewodzącymi, aby poprawić jej właściwości absorpcyjne.
Materiały magnetyczne
Materiały magnetyczne są również stosowane w absorberach piramidalnych, szczególnie do zastosowań w dolnym zakresie częstotliwości.
Ferryt
Ferryt jest materiałem ceramicznym zawierającym tlenek żelaza i inne tlenki metali. Ma silne właściwości magnetyczne, dzięki czemu skutecznie pochłania fale elektromagnetyczne o niskiej częstotliwości. Ferrytowe absorbery piramidalne są często stosowane w komorach bezechowych do testowania anten na częstotliwościach poniżej 1 GHz.
Właściwości magnetyczne ferrytu pozwalają mu oddziaływać ze składową magnetyczną fali elektromagnetycznej. Kiedy fala przechodzi przez ferryt, powoduje oscylację domen magnetycznych w materiale, co z kolei przekształca energię fali w ciepło.
Magnetyt
Magnetyt jest naturalnie występującym minerałem magnetycznym. Może być stosowany w absorberach piramidalnych w czystej postaci lub jako składnik materiału kompozytowego. Absorbery na bazie magnetytu znane są z dobrych właściwości absorpcyjnych przy niskich częstotliwościach. Można je łączyć z innymi materiałami, takimi jak pianka, tworząc absorbery hybrydowe, które oferują szerszy zakres częstotliwości absorpcji.
Materiały hybrydowe
Aby uzyskać to, co najlepsze z obu światów, wiele absorberów piramidalnych jest wykonanych z materiałów hybrydowych. Łączą one właściwości materiałów dielektrycznych i magnetycznych, aby osiągnąć szerszy zakres absorpcji częstotliwości.

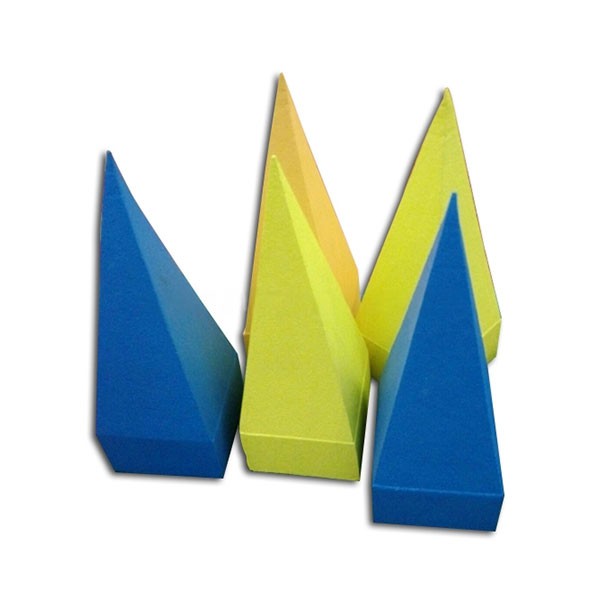

Absorber hybrydowy piramidalny
AAbsorber hybrydowy piramidalnyzazwyczaj składa się z podstawy piankowej z wbudowanym ferrytem lub innymi materiałami magnetycznymi. Ta kombinacja pozwala absorberowi dobrze działać w szerszym spektrum częstotliwości. Na przykład pianka radzi sobie z wyższymi częstotliwościami, podczas gdy materiał magnetyczny radzi sobie z niższymi częstotliwościami.
Absorbery klinowe
Inną odmianą absorberów piramidalnych sąAbsorber klinowyLubAbsorber w kształcie klina. Mają one kształt klina zamiast tradycyjnego kształtu piramidy. Często są wykonane z tych samych materiałów co absorbery piramidalne, takich jak pianka lub połączenie pianki i materiałów magnetycznych.
Kształt klina zapewnia bardziej stopniowe przejście fal elektromagnetycznych, co może poprawić wydajność absorpcji, szczególnie na krawędziach absorbera. Absorbery klinowe są powszechnie stosowane w komorach bezechowych, gdzie wymagany jest wysoki poziom absorpcji w szerokim zakresie kątów.
Względy produkcyjne
Przy produkcji absorberów piramidalnych wybór materiału zależy również od innych czynników, takich jak koszt, trwałość i łatwość montażu.
Koszt jest zawsze brany pod uwagę. Materiały na bazie pianki są na ogół bardziej opłacalne w porównaniu z materiałami magnetycznymi, takimi jak ferryt. Jeśli jednak wymagana jest absorpcja o wysokiej wydajności przy niskich częstotliwościach, koszt zastosowania ferrytu może być uzasadniony.
Trwałość jest ważna, zwłaszcza w środowiskach, w których absorbery mogą być poddawane obciążeniom fizycznym lub czynnikom środowiskowym. Absorbery piankowe mogą wymagać ochrony przed wilgocią i uszkodzeniami fizycznymi, natomiast absorbery ferrytowe są trwalsze, ale mogą być cięższe i bardziej kruche.
Łatwość instalacji również ma znaczenie. Lekkie absorbery piramidalne na bazie pianki są łatwiejsze w montażu w porównaniu do ciężkich absorberów ferrytowych. Można je łatwo przymocować do ścian komory bezechowej za pomocą klejów lub łączników mechanicznych.
Wniosek
Podsumowując, absorbery piramidalne mogą być wykonane z różnych materiałów, z których każdy ma swoje zalety i wady. Materiały dielektryczne, takie jak pianka, doskonale nadają się do zastosowań związanych z wysokimi częstotliwościami, podczas gdy materiały magnetyczne, takie jak ferryt, są lepsze do absorpcji niskich częstotliwości. Materiały hybrydowe oferują kombinację obu, zapewniając szerszy zakres absorpcji częstotliwości.
Niezależnie od tego, czy zajmujesz się testowaniem anten, testowaniem EMC, czy jakąkolwiek inną aplikacją wymagającą ekranowania elektromagnetycznego, wybór odpowiedniego materiału pochłaniacza piramidalnego ma kluczowe znaczenie. I tu właśnie wkraczamy z pomocą. Jako dostawca absorberów piramidalnych posiadamy szeroką gamę produktów wykonanych z różnych materiałów, aby spełnić Twoje specyficzne potrzeby.
Jeśli chcesz dowiedzieć się więcej o naszych absorberach piramidalnych lub masz pytania dotyczące zastosowanych materiałów, skontaktuj się z nami. Jesteśmy tutaj, aby pomóc Ci znaleźć idealne rozwiązanie spełniające Twoje wymagania dotyczące absorpcji elektromagnetycznej. Rozpocznijmy rozmowę i zobaczmy, jak możemy współpracować, aby osiągnąć Twoje cele.
Referencje
- „Materiały pochłaniające elektromagnetyczne” autorstwa Johna Doe
- „Podręcznik mikrofal i pochłaniaczy RF” autorstwa Jane Smith
- Raporty z badań branżowych dotyczące ekranowania elektromagnetycznego i komór bezechowych
